在國網召開過一二次融合環網箱的技術宣傳會后，一二次融合環網箱的技術得以大力推廣，投標省份和投標數量也越來越多，一二次融合環網箱設備成為國網設備投標的一個熱門，參與國網投標的企業都在積極的參與。下面小編將一二次融合環網箱環網柜成套設備和以一二次融合環網箱柱上斷路器/負荷開關的北京專檢需求匯總如下：
1、請求資質：凡具有柱上斷路器、柱上負荷開關、環網柜或配電自動化終端出產、研發的出產廠家均可請求參與檢測。
2、檢測對象
（1）一二次融合環網箱成套柱上斷路器：柱上斷路器、饋線終端、互感器、銜接電纜；
（2）一二次融合環網箱成套柱上負荷開關：柱上負荷開關、饋線終端、互感器、銜接電纜；
（3）一二次融合環網箱成套環網箱：環網柜、站所終端、互感器、銜接電纜。
3、檢測時刻：自檢測公告發布之日起。
4、檢測組織：具有配電自動化體系設備CNAS及CMA檢測才能的專業檢測組織。
5、檢測大綱：如下文。

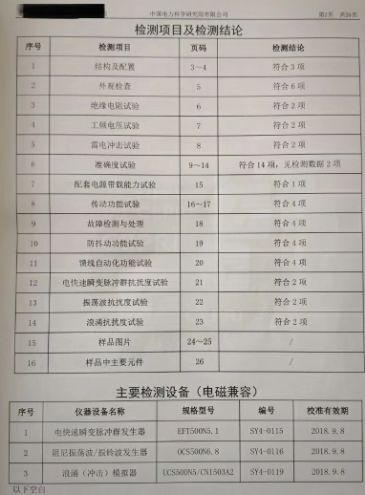

一二次融合環網箱成套柱上斷路器/負荷開關
入網專業檢測項目及要求
一、結構與裝備
1、柱上斷路器
|
（1）組成：斷路器、饋線終端、互感器、航插及電纜。 |
|
（2）分段/聯絡斷路器裝備 2 臺雙繞組電壓互感器，每臺供給 1 路供電電源和 1 道路電壓信號。分界斷路器裝備 1 臺電磁式電壓互感器安裝在電源側，供給作業電源和 1 道路電壓信號。 |
|
（3）支柱式柱上斷路器裝備 1 套零序電壓傳感器；共箱式柱上斷路器內置 1 套零序電壓傳感器。 |
|
（4）支柱式柱上斷路器裝備 1 組電流互感器，供給 Ia、Ib、Ic、I0電流信號；共箱式柱上斷路器內置 1 組電流互感器，供給 Ia、Ib、Ic、I0 電流信號。 |
|
（5）內置三相阻隔刀閘，三相阻隔刀閘可與三相滅弧室串聯聯動。 |
2、柱上負荷開關
|
（1）組成：負荷開關、饋線終端、互感器、航插及電纜。 |
|
（2）分段/聯絡負荷開關裝備 2 臺雙繞組電壓互感器，每臺供給 1路供電電源和 1 道路電壓信號。分界負荷開關裝備 1 臺電磁式電壓互感器安裝在電源側，供給作業電源和 1 道路電壓信號。 |
|
（3）共箱式柱上負荷開關內置 1 套零序電壓傳感器。 |
|
（4）共箱式柱上負荷開關內置 1 組電流互感器，供給 Ia、Ib、Ic、I0 電流信號。 |
|
（5）內置三相阻隔刀閘，三相阻隔刀閘與三相滅弧室串聯聯動。 |
3、配電終端接口查看
|
分段/聯絡： |
|
（1）收集 2 個線電壓量、1 個零序電壓。 |
|
（2）收集 3 或 2 個相電流量、1 個零序電流。 |
|
（3）收集開關合位、分位（若有）、未儲能（若有）、SF6 濃度（若有）遙信量，遙信量接口不少于 3 個。 |
|
（4）收集 1 路開關的分（電磁式操作組織配套的不查核）、合閘操控。 |
|
（5）2 個串行口和 2 個以太網通訊接口。 |
|
分界： |
|
（1）收集 1 個線電壓量、1 個零序電壓。 |
|
（2）收集 3 或 2 個相電流量、1 個零序電流。 |
|
（3）收集開關合位、未儲能（若有）、分位（若有）、SF6 濃度（若有）遙信量，遙信量接口不少于 3 個。 |
|
（4）收集 1 路開關的分（電磁式操作組織配套的不查核）、合閘操控。 |
|
（5）1 個串行口和 1 個以太網通訊接口。 |
4、航插、電纜密封要求
|
（1）開關本體與饋線終端之間、電壓/電流互感器與饋線終端之間的一二次銜接電纜需裝備航空插頭，航插插座、插頭界說及尺度見附件 4。 |
|
（2）航空插頭及電纜應選用全密封防水結構，焊線側需用絕緣材料進行密封處理。 |
二、外觀查看
|
（1）殼體上應有坐落在地面易觀察的、顯著的分、合閘方位指示器，指示器與操作組織可靠銜接，指示動作應可靠。 |
|
（2）應選用直徑不小于 12mm 的防銹接地螺釘，接地點應標有接地符號。 |
|
（3）殼體外表不該有可存水的凹坑。 |
|
（4）殼體應設置必要的轉移把手，避免拽拉出線套管。 |
|
（5）供起吊用的吊環方位，應使懸吊中的開關設備保持水平，吊鏈與任何部件之間不得有摩擦接觸，避免在吊裝過程中劃傷箱體外表噴涂層。 |
|
（6）銘牌本領風雨、耐腐蝕、保證使用過程中清晰可見，銘牌內容符合國家相關標準要求。 |
三、絕緣電阻實驗
|
相對地和相間絕緣電阻值應大于 1000MΩ。 |
四、工頻電壓實驗
|
整機的相對地、相間和斷口間應別離飽嘗 42kV、48kV 的工頻耐壓電壓實驗，實驗過程中不該產生破壞性放電。 |
五、雷電沖擊實驗
|
整機的相對地、相間和斷口間應別離承受 75kV、85kV 的雷電沖擊電壓實驗，實驗過程中不該產生破壞性放電。 |
六、準確度實驗
|
一次 |
（1）一次線電壓：準確度等級為 0.5 級。 |
|
（2）一次相電流：準確度等級為 0.5 級。 |
|
|
（3）一次零序電壓：準確度等級為 3P。 |
|
|
（4）一次零序電流：一次側輸入電流為 1A 至額定電流時差錯≤3%， |
|
|
一次側電流輸入 100A 時，維護差錯≤10%。 |
|
|
二次 |
（1）二次線電壓：準確度等級為 0.5 級。 |
|
（2）二次相電流：丈量準確度等級為 0.5 級，維護準確度等級為 3級（10In）。 |
|
|
（3）二次零序電壓：準確度等級為 0.5 級。 |
|
|
（4）二次零序電流：準確度等級為 0.5 級。 |
|
|
（5）有功功率、無功功率準確度等級為 1 級。 |
|
|
成套化 |
（1）成套化線電壓：準確度等級為 1 級。 |
|
（2）成套化相電流：準確度等級為 1 級。 |
|
|
（3）成套化零序電壓：準確度等級為 6P。 |
|
|
（4）成套化零序電流：一次側輸入電流為 1A 至額定電流時差錯≤6%，一次側電流輸入 100A 時，維護差錯≤10%。 |
|
|
（5）丈量成套化有功功率、無功功率準確度。 |
七、配套電源帶載才能實驗
|
不投入后備電源，配套電源應能獨立滿意配電終端、配電終端線損 |
|
模塊、配套通訊模塊、開關操作組織一起運轉的要求。 |
八、傳動動能實驗
|
基本功用 實驗 |
（1）具有收集三相電流、線電壓、頻率、有功功率、無功功率、零序電流和零序電壓丈量數據的功用。 （2）具有線路有壓辨別功用。 |
|
（3）具有電壓越限、負荷越限等告警上送功用。 |
|
|
（4）具有短路故障檢測與判別功用、接地故障檢測功用；柱上斷路器，可直接跳閘切除故障，具有自動重合閘功用；柱上負荷開關可支持短路/接地故障事情上送。 |
|
|
（5）成套柱上斷路器應能快速切除故障，故障切除時刻≤100ms。 |
|
|
（6）可裝備運轉參數及操控邏輯，具有自動重合閘功用，重合次數及時刻可調。 |
|
|
瞬時電壓反 向閉鎖實驗 |
（1）終端失電后且無后備電源時，線路上有電壓≥50%Un，持續時刻≥80ms 時，柱上負荷開關應能完結反向閉鎖。 |
|
（2）終端失電后且后備電源有效時，線路上有電壓≥30%Un，持續時刻≥80ms 時，柱上負荷開關應能完結反向閉鎖。 |
|
|
遙控功用 實驗 |
（1）遙控合（分）閘實驗 |
|
（2）遙控操作記載查看 |
|
|
遙信功用 實驗 |
（1）分合閘方位狀況遙信實驗 |
|
（2）電源狀況遙信實驗 |
|
|
（3）儲能狀況遙信實驗 |
|
|
遙測功用 實驗 |
可收集三相電流、零序電流、線電壓、零序電壓、有功功率、無功功率。 |
九、故障檢測與處理
|
參數裝備 功用實驗 |
應可裝備運轉參數、故障處理參數、重合閘次數及時刻。 |
|
接地故障 檢測 |
應能檢測到不同接地故障類型、不同接地方法的單相接地故障, 可完成單相接地故障處理。 |
|
短路故障 檢測 |
應能檢測到相間短路故障，可完成相間短路故障處理。 |
|
重合閘功用 實驗 |
應具有自動重合閘功用，重合閘次數及時刻可調。 |
|
非遮斷維護 功用實驗 |
具有非遮斷維護功用，負荷開關不分斷大電流。 |
十、防抖動功用實驗
|
開關遙信方位動作正確性實驗 |
開關分合閘操作 10 次，開關方位信號應能正確上傳無誤報。 |
|
誤遙信過濾 功用實驗 |
應采納防抖動辦法，可過濾誤遙信。 |
十一、饋線自動化功用實驗
|
（1）柱上負荷開關應具有電壓時刻型就地饋線自動化邏輯功用（見 |
|
《就地型饋線自動化技術準則（試行)》第 2 條）。 |
|
（2）柱上負荷開關應具有自適應型就地饋線自動化邏輯功用（見《就地型饋線自動化技術準則（試行)》第 1 條）。 |
一二次融合環網箱成套環網箱入網
專業檢測項目及要求
一、結構及裝備
|
環網柜 |
（1）負荷開關單元：由負荷/接地開關、避雷器、電流互感器、帶電顯示器組成。 |
|
（2）斷路器單元：由斷路器、阻隔/接地開關、避雷器、電流互感器、帶電顯示器組成。 |
|
|
（3）電壓互感器單元：由電壓互感器、母線、帶電顯示器組成。 |
|
|
電壓/電流 互感器 |
選用獨立的電壓互感器距離，電壓/電流互感器選用電磁式互感器： |
|
（1）裝備 1 組電磁式電流互感器，供給三相電流信號，供給維護/丈量信號。 |
|
|
（2）裝備 1 臺電磁式零序電流互感器，供給零序電流信號。 |
|
|
（3）裝備 1 臺三相五柱式電磁式電壓互感器，供給三相電壓信號、零序電壓信號、供電電源。 |
|
|
配電終端 |
（1）收集不少于 3 個相電壓量、1 個零序電壓。 |
|
（2）收集不少于 6 個相電流量、2 個零序電流。 |
|
|
（3）收集不少于 10 個遙信量。 |
|
|
（4）收集不少于 2 路開關的分、合閘操控。 |
|
|
（5）收集不少于 1 個串行口和 1 個以太網通訊接口。 |
|
|
航插、電纜及 操控線路板 |
（1）環網柜與站所終端之間、電壓/電流互感器與站所終端之間的一二次銜接電纜需裝備航空插頭，航插插座、插頭界說及尺度見附件 4。 |
|
密封要求 |
（2）航空插頭及電纜應選用全密封防水結構，焊線側需用絕緣材料進行密封處理。 |
二、外觀查看
|
（1）環網柜應裝備帶電顯示器。 |
|
（2）環網柜設備的泄壓通道應設置顯著的警示標志。環網單元前門應有清晰顯著的主接線示意圖，并注明操作程序和注意事項。 |
|
（3）選用 SF6 氣體絕緣的環網單元每個獨立的 SF6 氣室應裝備氣體壓力指示設備。選用 SF6 氣體作為滅弧介質的環網單元應裝設 SF6氣體監測設備（包含密度繼電器、壓力表），且該設備應設有閥門，以便在不拆卸的情況下進行校驗。SF6 氣體壓力監測設備應裝備狀況信號輸出接點。 |
|
（4）環網柜應裝設負荷開關、斷路器遠方和就地操作切換把手，應具有就地分合閘操作功用，并供給斷路器、負荷開關、接地開關分合閘狀況的就地指示及遙信接點。 |
|
（5）環網柜相序按面對環網柜從左至右排列為 A、B、C，從上到下排列為 A、B、C，從后到前排列為 A、B、C。 |
|
（6）柜內進出線處應設置電纜固定輔件。 |
三、絕緣電阻實驗
|
相對地和相間絕緣電阻值應大于 1000MΩ。 |
四、工頻電壓實驗
|
整機的相對地、相間和斷口間應別離飽嘗 42kV、48kV 的工頻耐壓電壓實驗，實驗過程中不該產生破壞性放電。 |
五、雷電沖擊實驗
|
整機的相對地、相間和斷口間應別離承受75kV、85kV的雷電沖擊電 壓實驗，實驗過程中不該產生破壞性放電。 |
六、準確度實驗
|
一次 |
（1）一次線電壓：準確度等級為 0.5 級。 |
|
（2）一次相電流：準確度等級為 0.5 級。 |
|
|
（3）一次零序電壓：準確度等級為 3P。 |
|
|
（4）一次零序電流：一次側輸入電流為 1A 至額定電流時差錯≤3%，一次側電流輸入 100A 時，維護差錯≤10%。 |
|
|
二次 |
（1）二次線電壓：準確度等級為 0.5 級。 |
|
（2）二次相電流：丈量準確度等級為 0.5 級，維護準確度等級為 3級（10In）。 |
|
|
（3）二次零序電壓：準確度等級為 0.5 級。 |
|
|
（4）二次零序電流：準確度等級為 0.5 級。 |
|
|
（5）有功功率、無功功率準確度等級為 1 級。 |
|
|
成套化 |
（1）成套化線電壓：準確度等級為 1 級。 |
|
（2）成套化相電流：準確度等級為 1 級。 |
|
|
（3）成套化零序電壓：準確度等級為 6P。 |
|
|
（4）成套化零序電流：一次側輸入電流為 1A 至額定電流時差錯≤一次側電流輸入 100A 時，維護差錯≤10%。 |
|
|
（5）丈量成套化有功功率、無功功率準確度。 |
七、配套電源帶載才能實驗
|
不投入后備電源，配套電源應能獨立滿意配電終端、配電終端線損 |
|
模塊、配套通訊模塊、開關操作組織一起運轉的要求。 |
八、傳動動能實驗
|
基本功用 實驗 |
（1）具有收集各線路的三相電壓、三相電流、有功功率、無功功率、功率因數、頻率、零序電流和零序電壓丈量數據的功用。 |
|
|
（2）具有線路有壓辨別功用。 |
||
|
（3）具有電壓越限、負荷越限等告警上送功用。。 |
||
|
（4）具有短路故障檢測與判別功用、接地故障檢測功用；當合作斷路器使用時，具有短路故障直接切除功用；當合作負荷開關使用時，可支持短路/接地故障事情上送。 |
||
|
（5）可裝備運轉參數。 |
||
|
|
遙控功用 實驗 |
（1）遙控分合閘實驗 |
|
|
（2）遙控操作記載查看 |
|
|
遙信功用 實驗 |
（1）分合閘方位狀況遙信實驗 |
|
|
（2）電源狀況遙信實驗 |
||
|
（3）儲能狀況遙信實驗 |
||
|
遙測功用 實驗 |
可遙測三相電流、零序電流、線電壓、零序電壓、有功功率、無功功率。 |
|
九、故障檢測與處理
|
參數裝備 功用實驗 |
應可裝備故障處理參數。 |
|
接地故障 檢測 |
應能檢測到不同接地故障類型、不同接地方法的單相接地故障, 可完成單相接地故障處理。 |
|
短路故障 檢測 |
應能檢測到相間短路故障，可完成相間短路故障處 理。 |
|
非遮斷維護 功用實驗 |
具有非遮斷維護功用，負荷開關不分斷大電流。 |
十、防抖動功用實驗
|
誤遙信過濾 功用實驗 |
應采納防抖動辦法，可過濾誤遙信。 |
|
開關遙信方位動作正確性實驗 |
開關分合閘操作 10 次，開關方位信號應能正確上傳無誤報。
|
